電纜故障檢測器TDR測試方法：

電纜類型

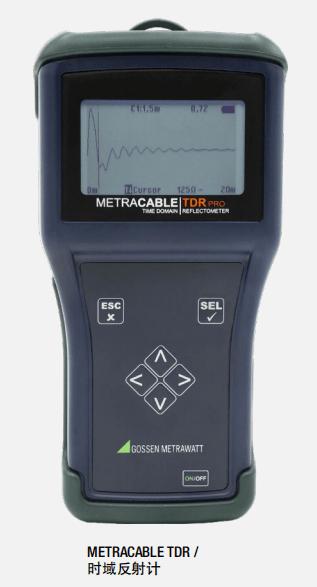

電纜的各種電氣特性會影響長度的測量。為了確保長度測量盡可能準確，必須注意使用正確的傳播速度因子（VP 值）。該值越準確，顯示的電纜長度就越精確。集成到METRACABLE TDR 等測試儀器中的電纜數據庫包括各種電纜類型，以及與長度測量相關的電纜特性。

支持對稱電纜（參見示例圖）。 TDR 提供的確切選項在接下來部分中進行了描述。

合適的電纜故障檢測器可以使用 TDR測試方法檢查各種不同的電纜類型，并查明可能的故障位置。METRACBLE TDR 能夠檢查長達15 公里的電纜。

電纜故障檢測器TDR測試方法之長度測量

測量電力行業中的電纜長度是時域反射儀的首批應用之一。TDR 用于測量發射脈沖在反射后返回儀器所需的時間。如果已知電纜的傳播速度（取決于電纜絕緣），則測量時間可用于直接推斷電纜長度。有線雷達一詞就是從這個應用演變而來的。過去這些測量需要示波器，而現在可以使用現成的測量?jī)x器直接顯示長度值。這種方法廣泛應用于電信和網絡技術領域。建筑物內鋪設新線纜時，安裝的網線按照時域反射計測量的長度值來核算費用。

電纜故障檢測器TDR測試方法之故障源檢測

故障源檢測的目標是識別損壞或擠壓的地下電纜，并查明相應故障的位置。為此，利用了時域反射測量的特性—— 不僅可以檢測全反射，還可以檢測介質中的每一次變化。全反射僅發生在電纜末端、電纜斷裂處或內外導體之間的 短路處。只要脈沖沿未改變的介質傳播，電纜中的波阻抗就不會改變。

然而，如果脈沖波遇到擠壓點，阻抗會發生變化并發生部分反射。然后可以從反射的到達時間及其性質推斷擠壓的位置和程度。脈沖寬度和脈沖持續時間脈沖寬度或脈沖持續時間也會影響測量。較小的脈沖持續時間具有更好的分辨率，即它們可用于定位靠近在一起的故障。但與此同時也會帶來一個缺點，無法再測量更大的長度，因?yàn)椤捎陂L(zhǎng)電纜導致的衰減——短脈沖的反射太小而無法測量。對于較大的脈沖寬度，這種關系是相反的?？梢詼y(cè)量更長的電纜，但分辨率較差，可能不會顯示某些故障。這可能需要進行多次測量。

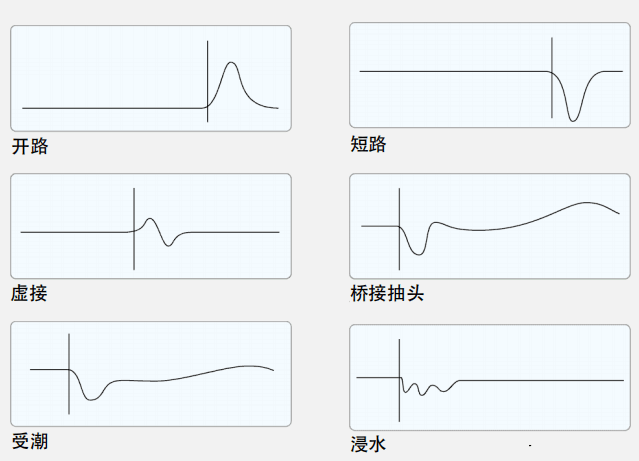

典型電纜故障及其波形
