什么是 TDR 測量？

TDR電纜故障測試儀價格

現有銅纜可用于擴展現有通信結構，

這就提出了以下問題：
如何檢查現有線路？可能的故障在哪里？

1 TDR 儀表的基本工作原理是什么？TDR電纜故障測試儀價格

檢查線路的一種方法是所謂的TDR 測量。TDR 代表時域反射計，用于確定電纜長度、電纜故障、電纜斷裂、短路和電纜擠壓。

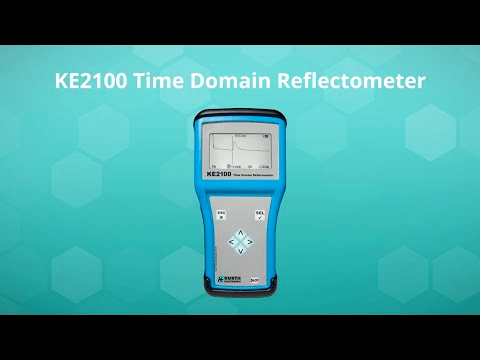

TDR 儀表（例如我們的 KE2100）發送電脈沖，然后根據返回發射器所需的時間計算電纜長度或故障位置。

TDR電纜故障測試儀價格

1.1 TDR 測量如何工作？

在 TDR 方法中，設備向電纜發送一個脈沖，然后被電纜故障反射并發送回設備。故障類型可以通過特征反射曲線來識別。測量設備還能以大約 0.3 m 的精度指示故障位置。

1.2 為什么可以調整脈沖之間的時間？

脈沖寬度或脈沖持續時間對測量有影響。較小的脈沖時間具有更好的分辨率，即可以更好地顯示彼此緊密跟隨的誤差，但缺點是無法準確測量更長的長度。而對于較大的脈沖寬度，恰恰相反，這意味著可以測量更長的電纜，但可能無法顯示所有錯誤。因此，可能需要進行多次測量。

這就是在我們的 KE2100 上可以調節不同脈沖寬度的原因之一。

2 TDR 可以執行哪些類型的測量？

合適的電纜故障測量?jī)x器，例如我們的 KE2100，可以使用 TDR 方法測試各種不同的電纜并確定可能的故障位置。KE2100 甚至可以檢測長達 15 公里的電纜。因此，顯示了一些支持的電纜類型。TDR 支持線纜類型如下圖所示：

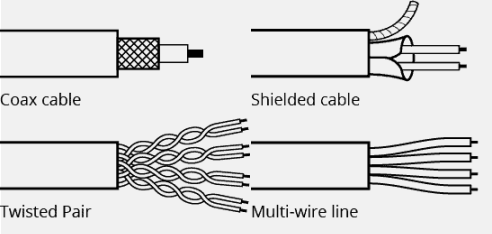

圖 1：TDR時域反射計 支持的線纜類型

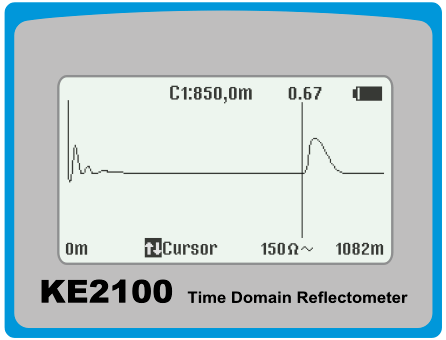

圖 2：使用 TDR時域反射計 測量電纜長度

2.1 測長是如何工作的？

在長度測量中，電脈沖在電纜的開始處輸入。該脈沖穿過電纜部分，直到它在開路的電纜端反射并返回到電纜和測量設備的起點。測量傳輸和到達之間的時間差，然后使用電纜參數和脈沖設置將該時間轉換為長度測量值。

2.2 如何查找故障原因？故障看起來像什么？

使用 TDR 方法時，設備將脈沖發送到電纜上，然后被電纜故障反射并發送回設備。故障類型可以通過特征反射曲線來識別。該儀器還能以大約 0.3 m 的精度指示故障位置。一些典型的反射曲線和相關的電纜故障如下圖所示：

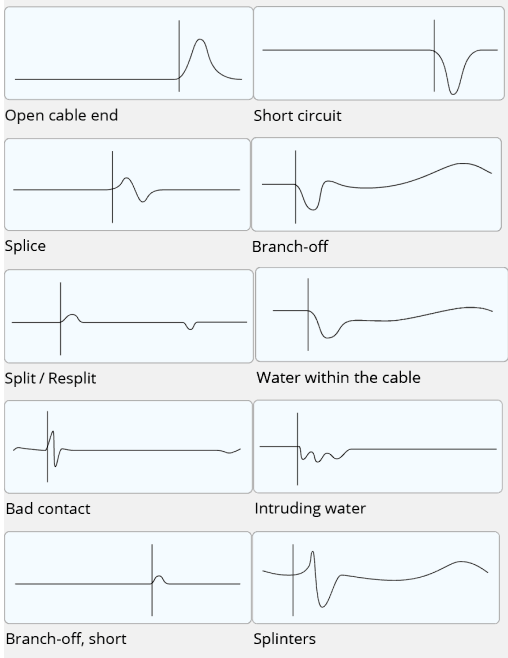

圖 3：典型的 TDR 曲線 電纜故障定位儀說明書

2.3 為什么要設置線纜參數？

電纜具有影響長度測量的不同電氣特性。為確保長度測量盡可能準確，必須遵守傳播速度（VF 值）的正確值。該值越精確，電纜長度顯示的就越準確。我們 KE2100 的電纜數據庫包含具有相應值的不同類型的電纜。

概括：電纜故障定位儀說明書

TDR 測量和 TDR 表是檢查線路的強大工具。除了確定電纜長度外，還可以通過顯示反射曲線來確定和檢測電纜故障。這可以節省故障排除的時間并避免不必要的工作。
